三筒烘干机

回转式三筒烘干机改进原单筒烘干机内部结构，增加入机前湿料的预烘干和延长湿料在机内烘干时间，再加上密封、保温以及合理的配套措施，使烘干机生产能力与原单筒式烘干机相比，提高48-80%，单位容积蒸发强度可达120-180kg/m3，标准煤耗仅为6-8kg/t。其技术优良、运行参数合理，操作简单可行，广泛应用于各个行业的矿渣、粘土、煤。

产品结构：

三筒烘干机是通过对单筒烘干机的单筒体改为套叠在一起的三筒，以缩短烘干机体的外形尺寸。该机工作时，物料和热气流依次进入内至外筒体，在机体Z形往复折流后，充分利用热能烘干物料后再卸出。

烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，这就使筒体的截面得到充分的利用。其筒体外形总长度约为与之相当的单筒的30-35%。从而大幅度地减少占地面积和厂房建筑面积。

该机的支承装置，是在外筒上轮带与托轮支承，由电机直接带动托轮。通过托轮与轮带摩擦，使筒体转动。该机总体结构紧凑、合理、简单，为便于磨损件的检修更换，在中间设计成轴向剖分式，用螺栓固定连接。

工作原理：

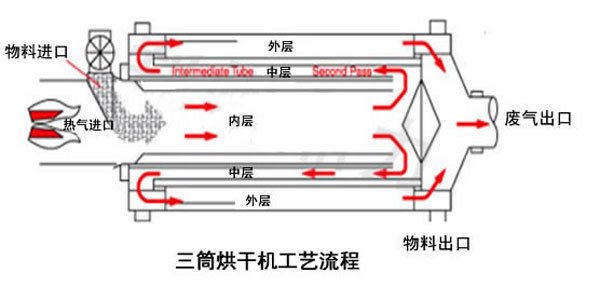

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

主要特点：

1、设备所需投资是国外进口产品的1/6。

2、物料终水份确保0.5%以下，是干混砂浆及矿渣粉生产线首选产品。

3、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率35%。

4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

5、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。

6、可根据用户要求轻松调控所要的终水份指标。

7、出气温度低，除尘设备使用时间长。

8、无需大小齿轮传动，采用托轮传动。

三筒式烘干机具有结构紧凑、构造简单、布局合理，提高物料与热能的热交换率，使物料烘干效果好；基础投入少，仅是相同产量单筒烘干机的二分之一，减少了一次性投入；运行可靠、能耗低、热效率高；同时，容易实现自动化控制，减少操作人员，节约劳动力资源。

三筒式烘干机主要用于烘干一定湿度和粒度范围内颗粒物料。如黄砂、型砂、矿渣，煤渣、小粒度粘土，以及不怕高温及烟尘弄脏的其它小颗粒物料。烘干后的物料含水量可以达到1—0.5%以下。
